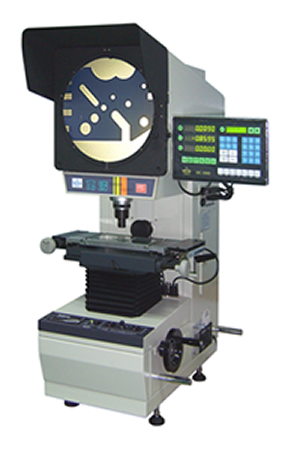

CPJ 3000Z正向投影儀系列 添加時間：2018/4/9
產品詳情
| 儀器用途： |
| CPJ系列數字元測量投影儀是光、機、電一體化的精密高校測量?jī)x器。立式投影儀的工件影像可以是全正像也可以為倒像，測量簡易直觀，效率高。儀器光學質量?jī)?yōu)良，物鏡成清晰，放大倍率準確。在透射光照明下，輪廓測量誤差小于0.08%。它廣泛用于機械、儀表、電子、輕工等行業院校、研究所、計量檢定部門。本儀器能高效率的檢測各種形狀復雜工件的輪廓尺寸和表面形狀，如樣板、沖壓件、凸輪、螺紋、齒輪、成形銑刀等。 |
| 儀器特點： |
| CPJ-3000(正像型)系列數字式測量投影儀結構緊湊，外形簡潔美觀，經濟實用，可靠性好，坐標示值誤差可達（3+L/75）μm,它能夠高效的對工件進行直接測量和比較測量，例如：沖壓件、齒輪、螺紋，刀具等。在機械制造、電子、模具、儀器儀表和鐘表等行業都得到了廣泛的應用。 |
| 儀器規格參數 |
|
儀器型號
|
CPJ-3007Z
|
CPJ-3010Z
|
CPJ-3015Z
|
|
|
工
作 臺 |
金屬臺面尺寸
|
260×152
|
306×152
|
340×152
|
|
玻璃臺面尺寸
|
125×100
|
175×100
|
196×96
|
|
|
X坐標行程
|
75
|
100
|
150
|
|
|
Y坐標行程
|
50
|
50
|
50
|
|
|
Z坐標行程
|
90(調焦)
|
90(調焦)
|
90(調焦)
|
|
|
儀器測量精度(μm)
|
3+L/75
(L為被測長度，單位：mm) |
3+L/50
（L為被測長度，單位:mm） |
4+L/25
(L為被測長度，單位：mm) |
|
|
X，Y座標數顯解析度：0.5μm
|
||||
|
投影屏
|
投影屏尺寸：?312，使用范圍 > ?300 （刻有米字線）。
|
|||
|
投影旋轉范圍：0~360o
|
||||
|
旋轉角度數顯解析度：1’或0.01o
|
||||
|
物鏡
|
放大倍數： 10X(選)20X(選) 50X(選) 100X(選)
|
|||
|
物方線視場(mm) ?30 ?15 ?6 ?3
|
||||
|
物方工作距 77.7 44.3 38.4 25.3
|
||||
|
測量最大高度80 80 80 80
|
||||
|
數據處理系統
|
DC-3000 多功能數據處理系統，全中文顯示可做多點采樣，坐標旋轉，點、線、距離，角度測量 RS-232數據輸出
|
|||
|
儀器照明
|
透射與反射照明光源均為24V，150W鹵素?zé)?/span>
|
|||
|
儀器電源
|
110V/220V(AC)，50/60Hz，總功率400W
|
|||
|
冷卻方式
|
強制風冷(3軸流風扇)
|
|||
|
外形尺寸
|
長X寬X高
|
770×550×1100
|
770×550×1100
|
770×550×1100
|
|
儀器重量
|
單位：kg
|
120
|
125
|
130
|
|
選購件
|
微型打印機、光學尋邊器 M2D -CPJ 軟件等——詳情請見投影儀附件明細
|
|||
|
|
|
|||
